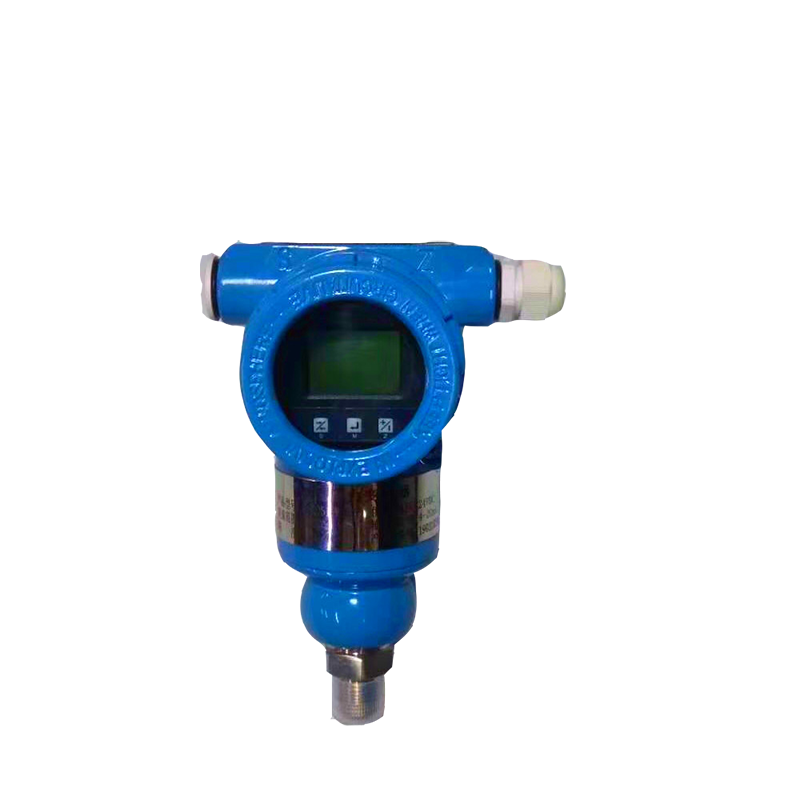

XFYYC3051TGP/AP

单晶硅压力变送器

测量介质

测量液体、气体或蒸汽的压力

测量类型

表压测量、绝压测量

输出信号

4~20mA+HART 协议的数字信号

RS485串口信号

测量范围

量程代码

范围

建议压缩比

0B

（0~0.6）KPa~6KPa

10:1

0C

（0~2）KPa~40KPa

20:1

0E

（0~2.5）KPa~250KPa

100:1

0F

（0~10）KPa~1MPa

100:1

0G

（0~30）KPa~3MPa

100:1

0H

（0~0.1）MPa~10MPa

100:1

0I

（0~0.21）MPa~21MPa

100:1

0J

（0~0.4）MPa~40MPa

100:1

基准精度（包括从零点开始的线性，回差，重复性）

±0.05%

±0.075%

±0.1%

若TD＞10（TD=大量程/调节量程）,则为：

±（0.005*TD)%

±（0.0075*TD)%

±（0.01*TD)%

环境温度影响

（-25~+65）℃时总影响量为：

±（0.15*TD+0.05）%*Span

(-40~-25)℃和(+65~+85)℃时总影响量为：

±（0.2*TD+0.05)%*Span

过压影响

±0.075%*Span

长期稳定性

±0.1%*Span/3年

电源影响

0.001%/10V(12~36)V DC,可忽略不计

量程限

在量程的上下限范围内，可任意调整

建议选择量程比尽可能低的量程代码，可优化性能特征

零点设置

标定量程≥***小量程

安装位置影响

与膜片面平行方向的安装位置变化不会造成零点影响，

XFYYC3051T-GP/AP      单晶硅压力变送器

测量类型

G P                 表压

A P                 绝压

精度

C                    0.1%

B                    0.075%

A                    0.05%

测量范围

0B                （0~0.6）KPa~6KPa

0C                （0~2）KPa~40KPa

0E                （0~2.5）KPa~250KPa

0F                （0~10）KPa~1MPa

0G                （0~30）KPa~3MPa

0H                （0~0.1）MPa~10MPa

0I                 （0~0.21）MPa~21MPa

0J                 （0~0.4）MPa~40MPa

变送器输出

E                   4~20mA+采用基于HART协议的数字信号

R                   RS485

过程链接

C1                 M20X1.5 外螺纹压力接口，端面密封

C2                 M20X1.5 外螺纹压力接口，水线密封

C3                 G1/4 外螺纹压力接口

C4                 G1/4 内螺纹压力接口

C5                 G1/2外螺纹压力接口, 端面密封

C6                 G1/2 外螺纹压力接口, 水线密封

C7                 NPT1/8 外螺纹压力接口

C8                 NPT1/8 内螺纹压力接口

C9                 NPT1/4 外螺纹压力接口

C10               NPT1/4 内螺纹压力接口

C11                NPT1/2 外螺纹压力接口

C12                NPT1/2 内螺纹压力接口

......

接液部分材质        隔离膜片

S                   316L

C                   HC-276

T                   钽

L                   钛

G                  316L镀金

传感器填充液

G                   硅油

F                   氟油

S                  食用油

显示器

M0               无显示

M1               低功耗液晶显示屏

M2               耐低温液晶显示屏

防爆认证

E0               非防爆

E1               本安Ex iaⅡB T6 Ga

E2               隔爆Ex dbⅡC T6 Gb

安装支架

W               无安装支架

U               弯管支架，不锈钢
