阻旋料位开关

首页 >产品展示 >液位仪表 >阻旋料位开关

阻旋料位开关

ProductDetails:

动作原理：阻旋料位开关是利用传动轴与离合器相接，在未接触物料时，马达保持正常运转，当叶片接触物料造成阻力时，马达会停止转动，机构同时输出一接点信号而测出料位高度。特性：1.全密闭性，屋外亦可使

联系我们

ProductDescription:

动作原理：

阻旋料位开关是利用传动轴与离合器相接，在未接触物料时，马达保持正常运转，当叶片接触物料造成阻力时，马达会停止转动，机构同时输出一接点信号而测出料位高度。
特性：
1.全密闭性，屋外亦可使用。
2.独特的油封设计可防止粉尘沿轴渗入。
3.扭力稳定可靠，且扭力大小可以调整。
3.轻巧、安装容易。
4.叶片承受过重的负荷，马达回转机构会自动打滑，保护不受损坏。
5.不必从桶槽上整组拆除，即可轻易的检查维修
6.XFY系列扭力小适用在小型桶槽检测较小比重的物料。

安装注意事项：
1.水平安装时，可将开关以水平呈15°～20°之夹角安装，避开进料的冲击。
2.桶内温度超过70℃时，请选用 XFYZX□系列。
3.接续部位为1"管牙时，叶片可选用镰刀型，直接锁入管牙内。
4.XFYZX轴身可挠，轴长亦可调整，可克服桶槽内安息角问题。
5.接线盒入线口须***朝下，电缆固定螺母须***锁紧。

型号规格表：

XFYZX

阻旋料位开关

型号

11□ : 标准型

120: 轴保护型

130: 轴长可调型

14□ :高温型

160:钢索型

尺寸

D:1"(25A)

E: 1-1/2"(40A)

F: 2" (50A)

G: 2-1/2"(65A)

H: 3"(80A)

I: 4"(100A)

J: 5"(125A)

K: 6"(150A)

S: 特殊规格

3：1-1/4”

规格

M: 5kg/cm2

N: 10kg/cm2

O: 150Lbs

P : 300Lbs

Q: PT (外牙)

R: PF(G)(外牙)

T :BSP(外牙)

W:PN10(10Bar)

X: PN16(16Bar)

Y: PN25(25Bar)

Z: PN40(40Bar)

U : NPT

S : 特殊规格

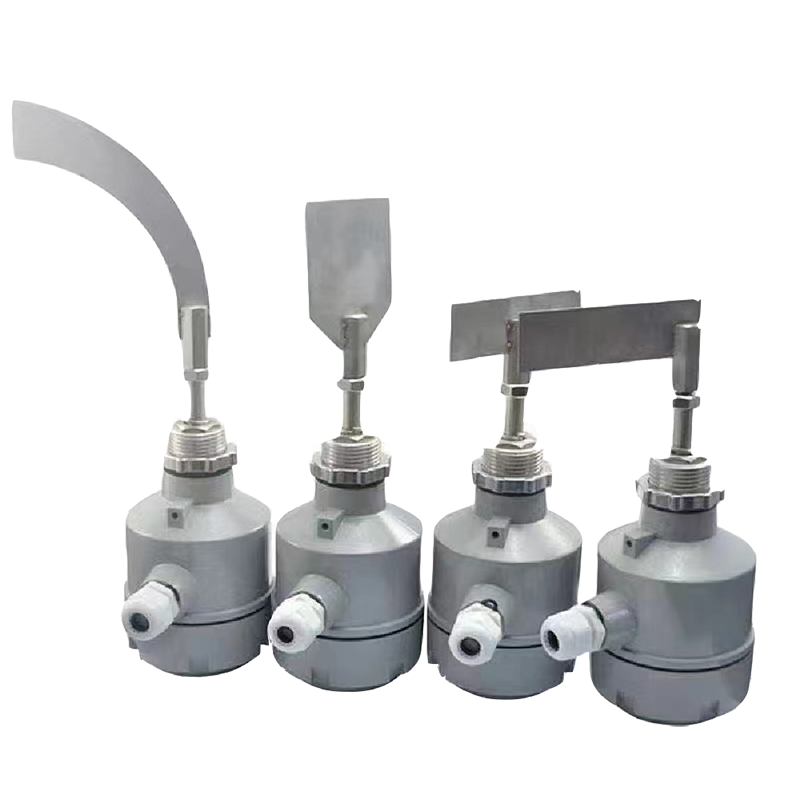

叶片型式

A：100x 30 (WxH)

B：65x 80 (WxH)

C：65x120 (WxH)

D：80x 80 (WxH)

E：50x 30 (WxH)

F：镰刀型

J ：折叠型

S：特殊叶片

0500

500mm以下

长度(mm)

※500mm为基数

1000

501~1000mm

1500

1001~1500mm

供电电压：220VAC

供电电压：24VDC

↓

XFYZX

110

100

选型举例

XFYZX110标准型阻旋料位开关，DN50/PN10法兰，供电电压：220VAC，长度100mm

阻旋料位开关订购注意事项 :

1.确认电压 24Vac,110V,220V,50/60Hz

2.确认安装方式 (侧装或上装)

3.注意原料比重

4.确认桶壁是否安装有架桥破坏器或振动马达，若有，建议改用本公司静电容分离型

5.确认叶片尺寸是否可插入法兰片入口或桶壁开孔
