- 产品名称：液碱磁翻板液位计
- 添加时间：2017-08-14 16:18:26
- 推荐度：
介绍：

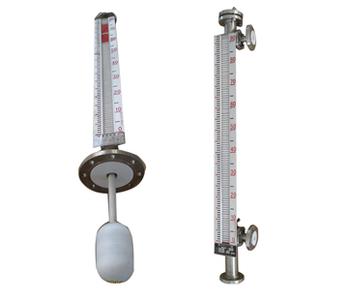

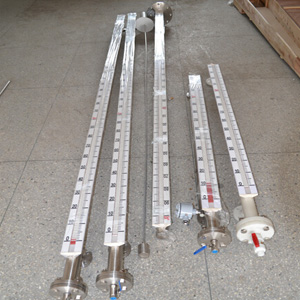

液碱磁翻板液位计
简介：
1·产品名称：液碱磁翻板液位计；
2·型号：UHZ系列；
3·测量范围：300mm-10000mm；
4·温度范围：-25-500；
5·压力范围：≥2.5Mpa；
6·误差：±10mm；
7·连接法兰：正常DN25；
8·材质：304内衬四氟。
液碱磁翻板液位计的工作原理：
采用连通器的原理，使容器内液体等高度引入到液位计主体管内。在主体管内的浮球组件，根据浮力原理和磁耦合原理。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的长久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
液碱磁翻板液位计的特点：
能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下放心可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。
液碱磁翻板液位计的选型：
| 系 列 型 号 UHZ- | 结构特点 | 接液材质 | 测量范围 (mm) | 适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
| 温度 (℃) | 压力 (Mpa) | 密度 g/cm3 | 粘度 (Pa.s) | DN | PN | 基本 重量 | 加长 基本 重量 | ||||
| C10 | 标准型 | 1Cr18Ni 9Ti0Cr18Ni9 (304) | 300- 8000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 1.6 | 6 | 5 |
| C11 | 高压型 | 300- 8000 | -20 +150 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 4.0 | 6 | 6 | |
| C12 | 高温型 高压型 | 300- 8000 | -20 +350 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 1.0 | 6 | 6 | |
| C13 | 低温型号 (防霜型) | 300- 3500 | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 2.5 | 6 | 7.5 | |
| C14 | 液氨、液 化石油气 专用型 | 300- 15000 | -20 +150 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 | 00Cr17Ni14Mo2 (316L) | 300- 8000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 | 防腐型（ PP外层玻 璃钢） | PP | 300- 5000 | 20 +100 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 | 防腐型（ PVC 外层 玻 璃钢） | U-PVC | 300- 5000 | 20 +60 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS | 300- 5000 | -20 +120 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 | 防腐型（ 不锈钢内 衬PP） | PP | 300- 15000 | -20 +100 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE | 300- 5000 | 20 +40 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 | 蒸气夹套 加热型 | 1Cr18Ni9Ti | 300- 15000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 | 高粘度 介质型 | 0Cr18Ni9 (304) | 300- 15000 | -20 +150 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 | 食品专 用型 | 1Cr18Ni9Ti | 300- 15000 | -20 +150 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| UHZ- | 配套仪表及附件内容 | |||||||||||
| O | 盲板法兰，不配排污阀 | |||||||||||
| L | 液位计底部配排污阀 | |||||||||||
| O | 无液位报警开关 | |||||||||||
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | |||||||||||
| G | 高位报警开关，区域型报警AK-1型 | 附DF-1型转换言放大器壹台 | ||||||||||
| D | 低位报警开关，区域型报警AK-1型 | |||||||||||
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | |||||||||||
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 | |||||||||||
| O | 无液位控制开关 | |||||||||||
| H | 上限控制开关，单点干簧CK-1型 | |||||||||||
| L | 下限控制开关，单点干簧CK-1型 | |||||||||||
| B | 上限、下限控制开关全配，单点干簧CK-1型贰付 | |||||||||||
| W | 上限、下限控制开关一体化，双点干簧CK-2型 | |||||||||||
| T | 上限控制开关，霍尔型传感器CK-3型 | |||||||||||
| L | 下限控制开关，霍尔型传感器CK-4型 | |||||||||||
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | |||||||||||
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | |||||||||||
| O | 无远传变送器装置 | |||||||||||
| R | 配LB型捆绑式变送器，输出二线制4-20mADC | |||||||||||
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本质放心型ibⅡCT4，可配齐纳放心栅或IS4041-Ex隔离栅 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配远传显示仪表 | |||||||||||
| A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | |||||||||||
| B | 数字、光柱显示调节报警仪 XGTA-810（横式） | |||||||||||
| C | 数字显示调节报警仪 XMTA-810（横式） | |||||||||||
| E | 双光柱液位显示仪 XGH-202（竖式） | |||||||||||
| D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | |||||||||||
| -□□□□ | 测量范围(mm) | |||||||||||
| -□□ | 介质密度(g/cm3) | |||||||||||
| - | D | 开口常压容器 | ||||||||||
| □ | 工作压力(MPa) | |||||||||||
