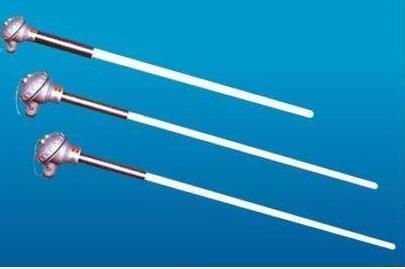

真空炉热电偶

真空炉热电偶的概述：

    真空炉用热电偶该系列产品由于采用了耐高温材料做保护管，因此，可在1800~2000℃高温下长期稳定地工作。为防止真空热处理过程中零件周围空气接触，须预防空气进入真空炉，因此，对用于真空炉的热电偶的漏气率提出要求。通常以压升率指标来控制。真空炉的压升率小于0.268Pa/h。
    本公司生产的真空炉用热电偶因采用实体气体化结构及密封性J强的接线方式，保证热电偶的压升率小于0.1Pa/h，可以有效地保证不破坏炉内的真空度。因此，该系列产品主要适用于高温真空及热处理等各种真空炉的温度测量，可替代价格昂贵的产品。

真空炉热电偶的规格参数：

型号	密封结构	分度号	允差值	使用温度℃	热响应时间 t0.5(秒)	保护管		长度 L*1(mm)
						材料	直径d(mm)
WRRZ-235□ WRRZ -265□ WRRZ 295□	NPT1/2” 螺纹密封	B	±0.51 或 ±0.25%t	600~1800	φ6, φ8管<60 φ10, φ12管<90	复合刚玉	φ6 φ8 φ10 φ12 φ16	400*250 450*300 550*400 650*500 900*700 1150*1000 1650*1500
WRRZ -435□ WRRZ -65□ WRRZ -495□	快速法兰 (真空双胶圈密封)	B				复合刚玉
WRW3Z-235□ WRW3Z-265□ WRW3Z-295□	NPT1/2” 螺纹密封	WRe3- WRe25	±0.51 或 ±0.25%t	200~2000		复合刚玉 耐热合金
WRW3Z-435□ WRW3Z-465□ WRW3Z-495□	快速法兰 (真空双胶圈密封)	WRe3- WRe25
WRW5Z-235□ WRW5Z-265□ WRW5Z-295□	NPT1/2” 螺纹密封	WRe5- WRe26	±0.51 或 ±0.25%t	200~2000		复合刚玉 耐热合金 Mo.W管
WRW5Z-435□ WRW5Z-465□ WRW5Z-495□	快速法兰 (真空双胶圈密封)	WRe5- WRe26

真空炉热电偶的选型：

规格、型号、分度号 、温度范围 、长度、直径、连接方式、法兰标准、保护管材质。

公司还可按样品或图纸定做各种特殊型号。
