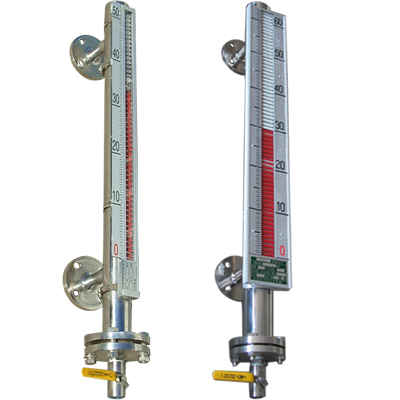

UHZ系列食用油磁翻板液位计
功能与适用范围
UHZ型磁翻板液位计用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动，同时驱动主体外指示内的双色磁板翻转，有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下放心可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
主要技术参数
1· 测量范围：300～15000mm
2·准确度： ±10mm，±16mm
3· 翻柱直径：10mm,16mm
4· 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5·介质密度（g/cm3）：0.5～2
6· 介质温度：-20℃ +250℃(特殊要求可达450℃)
7·介质粘度：≤0.4Pa•S，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选 用加热型夹套式液位汁。
8· 环境振动：频率≤25Hz，振幅≤0．5mm
9·跟随速度：≤0.08m/s
10·安装方式：侧装式、顶装式、底装式
11·防护等J：IP65
12·防爆等J：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13·传输方式：4～20mA 或 开关量
14·连按法兰： HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
产品选型标记
UHZ | 系列磁翻板液位计 | 规格系列型号 | ||||||||
1 | 磁翻板指示 | |||||||||
2 | 磁翻板指示-远传输出 | |||||||||
a | 基本型 | |||||||||
b | 保温型（夹套型） S防霜型 R电伴热型 | |||||||||
c | 插入型 | |||||||||
d | 耐腐型 | |||||||||
e | 插入保温型 | |||||||||
f | 插入耐腐型 | |||||||||
g | 保温耐腐型 | |||||||||
1 | 无报警 | |||||||||
2 | 带1只报警点 | |||||||||
3 | 带2只报警点 | |||||||||
4 | 带3只报警点 | |||||||||
5 | 带4只报警点 | |||||||||
5 | 不锈钢 | 主体材质 | ||||||||
6 | 防腐铝 | |||||||||
7 | 钛 | |||||||||
8 | PVC | |||||||||
9 | 四氟包裹 | |||||||||
A | -40-0℃ | 工作温度 | ||||||||
B | ≤80℃ | |||||||||
C | ≤100℃ | |||||||||
D | ≤150℃ | |||||||||
E | ≤300℃ | |||||||||
F | ≤350℃ | |||||||||
G | ≤480℃ | |||||||||
a | 0.6 Mpa | 实际工作压力 | ||||||||
b | 1.0 Mpa | |||||||||
c | 1.6 Mpa | |||||||||
d | 2.5 Mpa | |||||||||
e | 4.0 Mpa | |||||||||
f | 6.3 Mpa | |||||||||
g | 10 Mpa | |||||||||
h | 16 Mpa | |||||||||
i | 22 Mpa | |||||||||
j | 32 Mpa | |||||||||
l | 介质比重(g/㎡） | |||||||||
l | 测量长度 | |||||||||
l | 输出信号 4-20mA | |||||||||
食用油磁翻板液位计的案例
测量范围：2500mm，介质：食用油，压力常压有负压，温度120℃，根据山东客户提供的参数：我公司选型：因为有负压所以采用钛浮子，高温面板。
