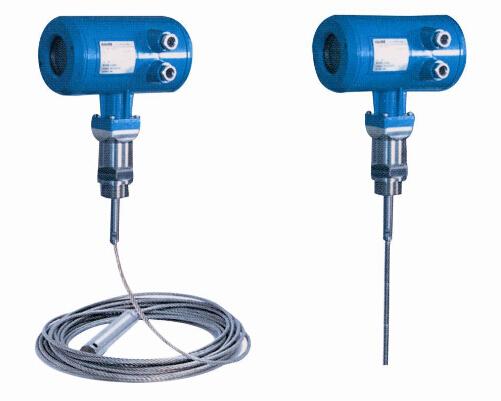

导波雷达液位计RD701

订货须知：

1·测量介质，比重；

2·工作温度；

3·工作压力；

4·是否防爆；

5·输出信号（4-20mA）。

导波雷达液位计RD701应用：

1·电 厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等；
2·油 田：原油或成品油储罐、三相分离器、沉降罐、污水罐及油水界面、钻探泥浆罐等；
3·化 工：原油蒸馏塔、原料和中间料仓、反应罐、氨水罐、固体料仓、分离器等；
4·冶 金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等；
5·水 泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等；
6·水处理：蓄水池、污水池、水处理罐、沉淀池、深井、饮用水网络等；
7·造 纸：原料仓、储料塔、干燥鼓、化学物料存储仓等；
8·其 他：采石场、食品、制药、环保、造船等行业等。

导波雷达液位计RD701原理：

雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

导波雷达液位计RD701技术参数：

1·参数： 工作频率:6.8GHZ ；
2·测量范围：缆式：0-30m；杆式、同轴式：0-6m ；
3·重复性：±0.1% ±0.2% ±0.3% ±0.5%；
4·分辨率：1mm ；
5·采样：回波采样55 次/s；
6·响应速度：>0.2S（根据具体使用情况而定）；
7·输出电流信号：4-20mA；
8·精度：<0.1% ；
9·通讯接口： HART 通讯协议 ；
10·过程连接： G1½A/G2A/1½NPT；
11·法兰DN50，DN80，DN100，DN150；
12·过程压力: -1-40bar；
13·电源： 电源：24VDC(±10%)；
14·纹波电压：1Vpp ；
15·耗电量：max 22.5mA ；
16·环境条件： 温度-40℃～+80℃；
17·防爆/防护等J： EXiaIICT6/IP68；
18·两线制接线： 仪表供电和信号输出共用一根两芯屏蔽电缆线。
19·电缆入口：2个M20×1.5(电缆直径5--9mm)

导波雷达液位计RD701测量范围：

H----测量范围    L----空罐距离   B----顶部盲区   E----探头到罐壁的小距离
顶部盲区是指物料高料面与测量参考点之间的小距离。
底部盲区是指缆绳底部附近无法准确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
