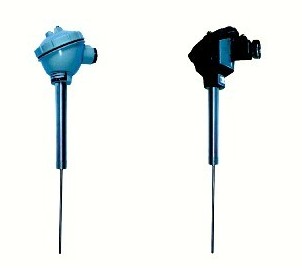

直形管接头式热电阻



应用：

    直形管接头式热电阻通常和显示仪表、记录仪表、电子计算机等配套使用。热电阻直接测量各种生产过程中的-200℃-500℃范围内液体、蒸汽和气体介质以及固体表面测温。

特点：

1·压簧式感温元件，抗振性能好；
2·毋须补偿导线，节省费用；
3·测温精度高；
4·机械强度高，耐压性能好；
5·薄膜电阻元件，性能可靠稳定。

工作原理：

    热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

直形管接头式热电阻规格、型号：

型号	分度号	测温范围℃	连接尺寸	规格
				d	L
WZP-72 WZP2-72	Pt100	-200—+500	Ｍ20×1.5	￠3 ￠4 ￠5 ￠6 ￠8	245 270 295 345 395 445 545 645 745 899 1149
WZP-72A WZP2-72A			NPT1/2
WZP-73 WZP2-73			Ｍ20×1.5
WZP-73Ａ WZP2-73Ａ			NPT1/2
WZC-72	Cu50 Cu100	-40—+100	Ｍ20×1.5	￠5 ￠6 ￠8
WZC-72Ａ			NPT1/2
WZC-73			Ｍ20×1.5
WZC-73Ａ			NPT1/2

1、型号72、72A为防喷式，防护等JIP65；型号73、73A为防水式，防护等JIP55；
2、如无特殊之约定，L仅为参考尺寸，热电阻插入深度应为热安装套管U尺寸；
3、热电偶套管形式详见无锡仪表热安装套管简介。
