介绍：

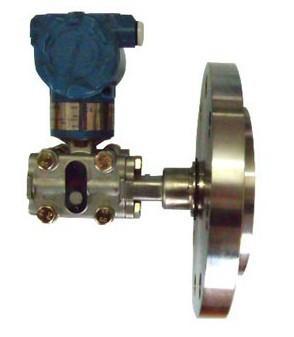

插入筒式单法兰液位变送器
插入筒式单法兰液位变送器的概述：
3351LT系列插入筒式单法兰液位变送器是我公司引进国外技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自，整机经过严格组装和测试，该产品具有设计原理、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART协议的智能型3351LT插入筒式单法兰液位变送器。
插入筒式单法兰液位变送器模拟型特点：
精度高 量程、零点外部连续可调 稳定性能好 正迁移可达500%、负迁移可达600% 二线制 阻尼可调、耐过压 固体传感器设计 | 无机械可动部件、维修量少 重量轻（2.4kg） 全系列统一结构、互换性强 小型化（166mm总高） 接触介质的膜片材料可选 单边抗过压强 低压浇铸铝合金壳体 |
插入筒式单法兰液位变送器智能型特点：
超J的测量性能，用于压力、差压、液位、流量测量
数字精度：+（-）0.05%
模拟精度：+（-）0.75%+（-）0.1%F.S
全性能：+（-）0.25F.S
稳定性：0.25% 60个月
量程比：100：1
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现佳测量
sj上采用H合金护套的传感器（技术），实现了优良的冷、热稳定性
采用16位计算机的智能变送器
标准4-20mA，带有基于HART协议的数字信号，远程操控
数字精度：+（-）0.05%
模拟精度：+（-）0.75%+（-）0.1%F.S
全性能：+（-）0.25F.S
稳定性：0.25% 60个月
量程比：100：1
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现佳测量
sj上采用H合金护套的传感器（技术），实现了优良的冷、热稳定性
采用16位计算机的智能变送器
标准4-20mA，带有基于HART协议的数字信号，远程操控
插入筒式单法兰液位变送器的选型：
3351LT插入筒式单法兰液位变送器可对各种容器进行准确的压力，液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。具体尺寸请咨询销售部或参看本公司相关选型样册。
| 测量范围 |
| 差压：0-6.2-690KPa |
| 静压：2.5MPa |
| 选型方式 |
| 3351LT | 法兰式液位、压力位变送器 | |||||||||||
| 代码 | 量程范围KPa | |||||||||||
| 3 | 0-1.3～7.5 | |||||||||||
| 4 | 0-4-40 | |||||||||||
| 5 | 0-40～200 | |||||||||||
| 6 | 0-0.16～700 | |||||||||||
| 代码 | 输出 | |||||||||||
| E | 4-20mA | |||||||||||
| S | 智能式（HART协议） | |||||||||||
| 代码 | 公称直径尺寸（mm） | 插入筒长度（mm） | 高压侧隔膜片材料 | |||||||||
| A0 | （3〞）80 | 平 | 316LSST | |||||||||
| A2 | （3〞）80 | 50 | 316LSST | |||||||||
| A4 | （3〞）80 | 100 | 316LSST | |||||||||
| A6 | （3〞）80 | 150 | 316LSST | |||||||||
| B0 | （4〞）100 | 平 | 316LSST | |||||||||
| B2 | （4〞）100 | 50 | 316LSST | |||||||||
| B4 | （4〞）100 | 100 | 316LSST | |||||||||
| B6 | （4〞）100 | 150 | 316LSST | |||||||||
| C0 | （3〞）80 | 平 | 哈氏C-276 | |||||||||
| C2 | （3〞）80 | 50 | 哈氏C-276 | |||||||||
| C4 | （3〞）80 | 100 | 哈氏C-276 | |||||||||
| C6 | （3〞）80 | 150 | 哈氏C-276 | |||||||||
| D0 | （4〞）100 | 平 | 哈氏C-276 | |||||||||
| D2 | （4〞）100 | 50 | 哈氏C-276 | |||||||||
| D4 | （4〞）100 | 100 | 哈氏C-276 | |||||||||
| D6 | （4〞）100 | 150 | 哈氏C-276 | |||||||||
| E0 | （3〞）80 | 平 | 钽 | |||||||||
| F0 | （4〞）100 | 平 | 钽 | |||||||||
| 代码 | 安装法兰 | |||||||||||
| A | 3〞150lb | |||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | 4〞300lb | |||||||||||
| 代码 | 结 构 材 料 | |||||||||||
| 法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||||
| 代码 | 选项 | |||||||||||
| M1 | 0-100%线性指示表 | |||||||||||
| M2 | LED显示表 | |||||||||||
| M3 | LCD显示表 | |||||||||||
| B1 | 管装弯支架 | |||||||||||
| B2 | 板装弯支架 | |||||||||||
| B3 | 管装平支架 | |||||||||||
| D1 | 侧面泄放阀在压力室上部 | |||||||||||
| D2 | 侧面泄放阀在压力室下部 | |||||||||||
| 不注 | 1/2NPT锥管螺纹接头 | |||||||||||
| C2 | 丁字形螺纹接头M20×1.5，带后部焊接Ф14 引压管的球锥连接头 | |||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT6 | |||||||||||
