WR系列装配式热电偶

简介：


    工业用装配式热电偶作为测量温度的传感器，通常和显示仪表·记录仪表·电子计算机等配套使用。它可以直接测量各种生产过程中0-1300℃范围内液体·蒸汽·气体介质以及固体表面温度。
    根据规定，我厂从1993年起开始生产符合IEC******标准分度号B`R`S`K`E`J`T`N各类装配式，同意设计型热电偶。

特点：

1·装配简单，更换方便；
2·压簧式感温元件，抗震性能好；
3·测量范围大；
4·机械强度高，耐压性能好。

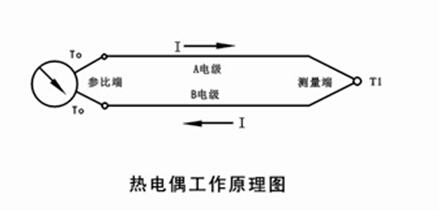

工作原理：

    热电偶的工作原理是：两种不同成分的导体两端经焊接，形成回路。直接测温端叫测量端，接线端叫参比端，当测量端和参比端存在误差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动的对应温度值。
    热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电J的长度·直径无关。

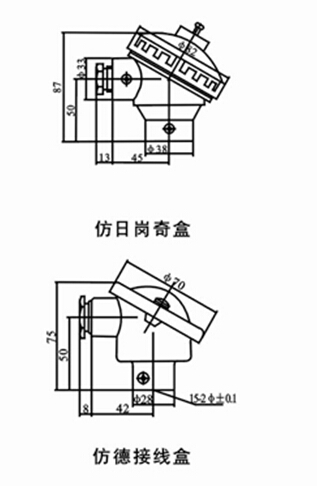

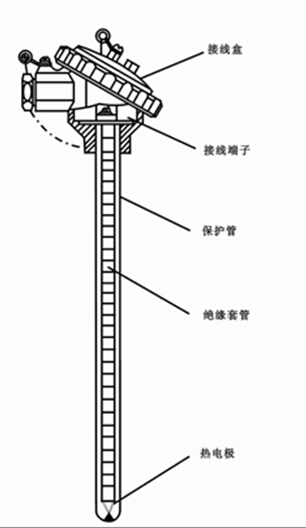

热电偶接线盒结构（统一设计型）：

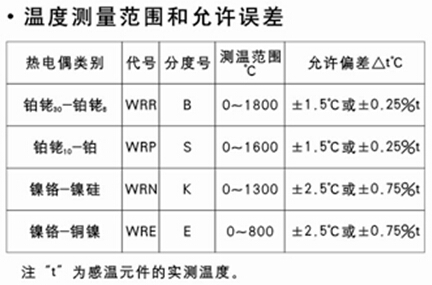

主要技术参数：

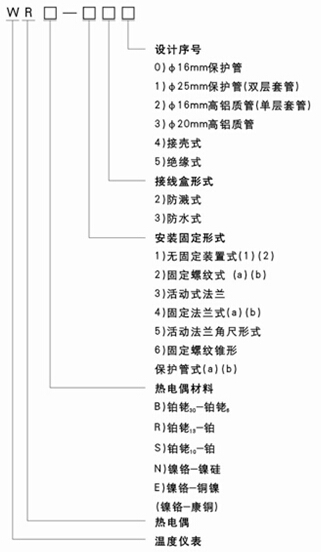

型号表示：
